Vibromètre laser Multi-voies



Présentation et principe de fonctionnement du multi-voies

HGL Dynamics, spécialiste en métrologie, présente dans cet article les équipements de mesure qui sauront répondre à vos besoins de solution de mesures multi-voies. Il existe deux solutions, une mesure sans contact séquencée ou une mesure sans contact en simultanée. Ces solutions permettent de réduire les couts lors d’un besoin de plusieurs capteurs et plusieurs points de mesure. Ce sont des matériels de mesure portables qui permettent des mesures sans contact et des mesures très précises.

Il existe donc deux solutions : séquencée ou simultanée.

Le vibromètre Multi-voies OPTOMET

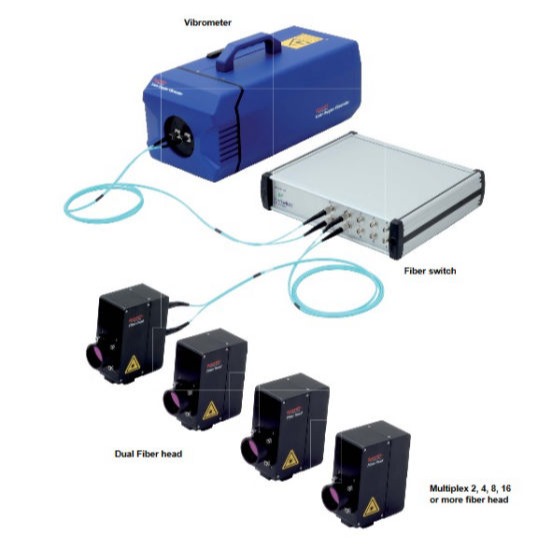

Le Vibromètre Multi-voies OPTOMET Dual Fiber utilise un vibromètre laser compact de technologie SWIR (technologie infrarouge) ainsi que plusieurs têtes doubles fibres optiques flexibles.
A l'aide d'un Switch, il est possible de connecter plusieurs fibres optiques au laser (2.4.8.16...)
Le switch est fourni avec une interface numérique (Ethernet, USB, TTL, ...). Le contrôle et le mutiplexage des fibres peuvent se faire à distance directement sur PC.
Ce sont des équipements de mesure flexibles et compacts qui permettent d’effectuer des mesures de vibrations lors d’applications spécifiques. Ainsi, ce vibromètre se suffit à lui-même. En effet, il est même possible avec ce vibromètre laser, d’effectuer des mesures dans des espaces plus restreints ou encore des chambres à vide ou climatiques. Aussi, ce vibromètre laser possède un rayonnement qui peut ainsi facilement s’étendre sur plusieurs dizaines de kilomètres.


Ce vibromètre laser, doté d’une grande précision, est idéal pour des applications impliquant plusieurs points de mesures difficiles d'accès. Il est particulièrement recommandé pour des mesures sur testeur en conditions extrêmes ; chambres à vide ou encore chambres climatiques... Mais il peut aussi servir pour des mesures en laboratoires ou lors d’un banc de mesure. De plus, le principal avantage est la possibilité de connecter plusieurs têtes de mesure à un seul boitier vibromètre. Cet appareil de mesure est adapté pour des mesures sur différents types de mesure tels que des surfaces noires, incandescentes ou extrêmement rugueuses. Ce procédé de mesure permet de mesurer en continu et de mesurer avec exactitude vous permettant, ainsi, test, mesure, etc.

Il possède des têtes de mesure interchangeables, compactes et couplées par fibre. La fibre est séparée pour la lumière rétrodiffusée. La qualité du signal est exceptionnelle. Les longueurs de fibre sont ajustables (2,5,20 mètres). Cet équipement de mesure possède une sortie numérique Ethernet (1 GBits/s) et il est possible de commander à distance. La plage dynamique est de 32 bits pour la mesure de déplacement. La plage de fréquence est CC jusqu’à 25 MHz. Les vitesses de vibrations peuvent aller jusqu’à plus de 25 m/s. La résolution maximale est inférieure à 100 femtomètres. Ce type d’instrumentation, possède une capacité de multiplexage avec commutateur à fibre optique.

Le vibromètre Multivoies JULIGHT

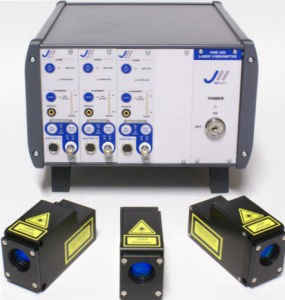

 Le Vibromètre Multi-voies Julight VSM 4000 utilise un vibromètre laser de technologie semi-conductrice reprenant la technologie du VSM 1000. De base, cet appareil portatif dispose d'une tête de faible dimension (50x70x105 mm) relié à un flexible, puis il est possible de rajouter plusieurs têtes unitairement ou par quatre. Il s’agit d’un équipement de mesure qui permet de mesurer sans contact et facilement. Il s’agit d’une technologie de mesure précise qui peut s’adapter à un grand nombre de surfaces telles que des surfaces rugueuses comme du métal, plastic, caoutchouc, papier, tissu et bien d’autres encore. (N’hésitez pas à nous contacter pour tout renseignement supplémentaire sur ce matériel de mesure.)
Le VSM 4000 offre la possibilité d’avoir jusqu’à 4 têtes optiques dans un seul instrument de mesure. Ils sont basés sur le nouveau schéma interférométrique à mélange automatique. Ces capteurs de mesure utilisent une diode laser semi-conductrice. Alors que les vibromètres laser Doppler conventionnels utilisent la configuration interférométrique complexe de Michelson, le schéma optique est basé sur l’interférence cohérente de la lumière rétrodiffusée directement dans la diode laser ce qui permet un fonctionnement correct même pour de faibles intensités de lumière.
Pouvant mesurer de nombreuses vibrations, il existe de nombreuses applications pour ces dispositifs de mesure dotés d’une mesure de haute précision :
- Mesure sans contact de vibrations
- Mesure automobile, aérospatiale et mécanique
- Mesure de vibrations sans charge de masse sur des structures petites, souples et délicates
- Test de haut-parleurs et de piézocéramiques
- Analyse des matériaux et analyse modale
- Contrôle en ligne des processus et de la qualité dans les installations industrielles

Le faisceau laser doit être dirigé vers la surface cible, et le signal de vibrations doit être disponible sur la sortie connecteur BNC. Les fonctionnalités d’Autofocus et de suivi automatique permettent un fonctionnement sans surveillance sur toute surface diffuse, tandis qu’un indicateur à barre Led mesure l’intensité du signal optique en temps réel. Le signal de vibration peut être affiché sur un oscilloscope ou fourni à un analyseur FFT pour une analyse dans le domaine des fréquences. Ainsi, vous pourrez vérifier les mesures. Ces dispositifs de mesure peuvent être utilisés lors de mesures en laboratoire.

La (les) sortie (s) analogique (s) de ce type d’instruments de mesure est alors synchronisée et sans retard, il est donc possible de mesurer en simultanée des phénomènes de type transitoires ou non-stationnaires.
Ces appareils de mesure peuvent mesurer automatiquement et réaliser des mesures en continu.
Le coût est plus faible que la multiplication de vibromètres unitaires.

Pourquoi choisir la qualité HGL Dynamics ?

HGL Dynamics vous assure une pérennité de 20 ans sur chacun de ses systèmes d'acquisition pour vous permettre de réaliser vos mesures dans, le domaine de la métrologie, de manière complètement rassurée.
Tout cela est possible grâce à notre équipe qualifiée et performante.
