Electronique

Dans cet article, nous vous présentons un domaine bien différent de l’aéronautique, ingénierie, recherche et développement, biologie ou encore génie civil puisqu’il s’agit de l’application électronique et industrie microélectronique. Nous allons faire l’étude de divers cas afin de vous démontrer nos solutions-produits. Ces analyses/mesures peuvent, par exemple, être réalisées dans un bureau d’études ou encore par un technicien de maintenance.

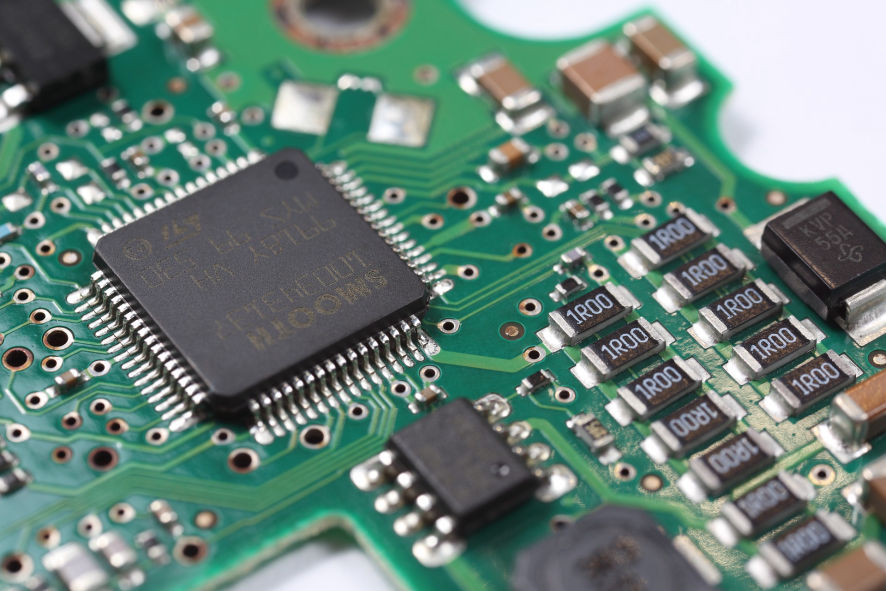

Circuits imprimés/PCB

Mesure des déformées suite à des sollicitations de chocs en recherche électronique sur des microprocesseurs ou sur un circuit intégré
Dans les applications électroniques, un circuit électronique est composé de plusieurs couches, avec des processeurs (chips) au-dessus qui peuvent résonner suite à un choc et générer une fatigue des fixations des supports qui conduiront à terme à des micro coupures. Les circuits étant légers, il n'est pas possible d'avoir un accéléromètre même avec un poids de l'ordre du gramme. Il est possible de réaliser ces actions en utilisant des capteurs. Nous possédons une gamme de capteurs assez large cependant, nous vous proposons ces types de capteurs : un capteur sans contact laser de déplacement (triangulation) ou un vibromètre laser Doppler. Ainsi on utilise des capteurs pour déterminer les résonances et niveaux vibratoires (hardware).

Les circuits de type MEMS

Les circuits du type MEMS Micro-electro mechanical system (Field of electronics) (ou en francais systèmes microélectroniques) sont de plus en plus utilisés tout comme les nano capteurs, ils remplacent anciennement les transistors.
Ce sont des dispositifs avec miniaturisation des composants ou des nanostructures. Ils sont constitués de composants électroniques. A savoir qu’un MEMS est un capteur créé de semi-conducteurs (matériaux) ensembles. Les matériaux utilisés pour créer les MEMS sont composés de plaques de silicium, polymère, métal et céramique. Certains sont utilisés pour des circuits intégrés ou la conception de circuits intégrés. Les MEMS réagissent à diverses grandeurs physiques telles que la vitesse, la direction…
Une des caractéristiques importantes est la résonance des composants électroniques haute fréquence, raison pour laquelle il est important de tester les composants du circuit pour s’assurer de la fiabilité des composants et de leurs résistances. Il s’agit de plusieurs MHz. De plus, la taille des circuits est petite (micro, nano, pico). Les transducteurs permettent d’activer les composants du MEMS.
Le système de mesure micro des résonances est composé d'un microscope, d'une caméra haute-résolution, définition 4K et d'un vibromètre laser.
La résonance est analysée mais aussi les propagations des ondes vibratoires dans le domaine temporel et fréquentiel.
L’alimentation se fait par circuits électroniques.

Appareil proposé : Vibromètre laser doppler

Les vibromètres laser doppler sont des vibromètres de la gamme Nova qui disposent de la technologie infrarouge pour mesurer les vibrations. Ainsi, le principal avantage de ce vibromètre est sa capacité à effectuer des mesures sur des surfaces non traitées au préalable telles que des tissus biologiques, surfaces rugueuses, sombres, ou encore des surfaces avec un rapport signal sur bruit très élevé (traitement du signal). Par exemple, avec la technologie il est possible de mesurer des cartes électroniques, composants technologiques, puces électroniques, composants électromécaniques ou encore des nanomatériaux. Le fonctionnement du capteur est le suivant : toute cette technologie repose sur le rayonnement du faisceau laser qui va donc cibler un seul point de la cible dit « testeur ». Les mesures sont très précises, il peut enregistrer déplacements, accélérations, vitesses. Le traitement est numérique grâce à un boîtier. Aussi, il couvre une large gamme de fréquences pouvant aller jusqu’à 30 MHz. A savoir que, chacune de vos données numériques est traitée par le logiciel OPTOGUI. Cela vous permettra donc une action de monitoring sur vos mesures.
Pour l’acquisition de données analogiques, ce vibromètre laser possède une sortie analogique pour la vitesse, une pour le déplacement, une pour l’accélération. Ce qui fait donc trois sorties analogiques au total, chacune en option. L’analyse ondulatoire est inférieure au nanomètre grâce à l’analyseur de spectre. De nombreuses applications sont possibles avec ces procédés technologiques de mesure telles que la mesure dans une chambre vide à travers un hublot avec une structure légère, mesure haute température de pot d’échappement…
Lors de son utilisation, le système est entièrement portatif, il suffit de le placer sur un trépied adapté, et une lumière (rayonnement) apparaît sur l’objet dit « test ». Il est important de réaliser un auto zoom afin que la mesure soit la plus précise possible. En ce qui concerne l’autonomie, ce vibromètre à une consommation faible. Le transfert des données est exclusivement numérique via une connectivité Gigabit Ethernet.

PS : nous commercialisons également des vibromètres à balayage.

Appareil proposé : Capteur laser de déplacement

Le capteur de déplacement LTxxx est un capteur (sensor) laser de déplacement, capteur de distance. Ce type d’instrumentation utilise la méthode de triangulation. Il s’agit d’une méthode robuste qui repose sur un faisceau collimaté qui va former une cible sur la surface. Pour ce type de capteur, la lumière réfléchie est diffusée sur un détecteur optique de haute précision. C’est donc un capteur de mesure de distance, de déplacements par la technique de variation du signal. La sortie BNC de son boîtier de conditionnement peut, une fois la mesure faite, entrer sur un équipement de mesure différent tel qu’un oscilloscope ou les différents systèmes embarqués disponibles sur le marché. Il y a donc un lien (connection) entre les deux appareils de mesure. Par exemple, ce capteur peut être utilisé pour des distances courtes, résolution du micromètre, tout état de surfaces et de bandes, mesure des soupapes en dynamique. Les principaux points forts de cet appareil de mesure sont sa grande précision et son adaptabilité à différents types de surfaces : mates, métallisées, brillantes…Aussi, il est capable de réaliser des mesures dans un certain nombre d’environnements embarqués. Les kits LTxxx restent une solution entrée de gamme pour la fabrication de composants, d’un microprocesseur. Un avantage incontournable pour tous les fournisseurs de composants et les éléments électroniques.
