Mesure de Déformation et Contrainte sans contact statique

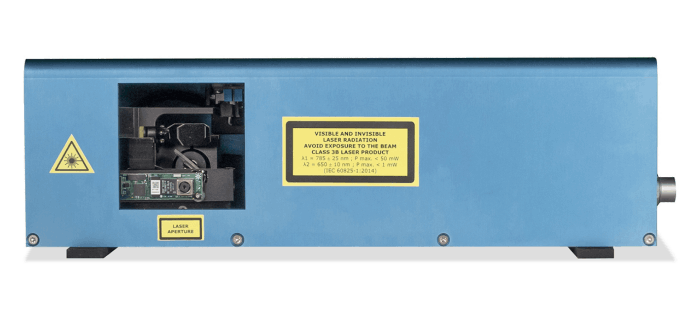

Description du capteur

Un télémètre de précision sans contact permet de mesurer la distance entre le boîtier de mesure disposant de miroirs, un logiciel définit la géométrie de la structure et il est donc possible de balayer en deux étapes :

- Statique au repos-statique en charge.

- Pour chaque point, le logiciel calcule la différence et affiche donc la déformation et connaissant le module de Young la contrainte.

Avantages du Capteur

L'outil permet de mesurer plus rapidement et avec plus de points que l'application de jauges de contraintes ou une mesure ponctuelle de la déformation.

La représentation graphique peut être comparée avec un calcul d'éléments finis.

Caractéristiques

Précision en distance : 100µm

Angle de balayage : 40° x 40°

Distance maximale : 20 m

Résolution d'angle : 0.05°

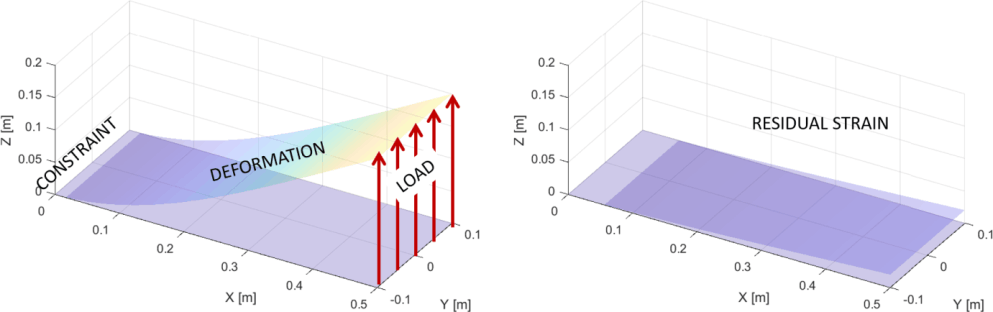

Exemple d'un Résultat

Schéma de mesure de déformation et contrainte sans contact statique
